Модуль высокоскоростного затопления (HSDM)

Модуль высокоскоростного затопления (HSDM): Максимальная скорость реакции для защиты критических объектов

Назначение и принцип работы

Модуль высокоскоростного затопления (High Speed Deluge Module - HSDM) представляет собой специализированное устройство управления системами объемного пожаротушения, обеспечивающее сверхбыстрое срабатывание при обнаружении пожара. Модуль предназначен для управления соленоидными клапанами систем газового и порошкового пожаротушения.

Принцип работы:

• Получение сигнала от системы обнаружения пожара
• Мгновенная активация цепей управления
• Открытие запорных устройств системы тушения
• Контроль целостности цепей активации

Ключевые технические характеристики

Быстродействие:

• Время срабатывания: ≤5 мс
• Скорость обработки сигнала: 1 μs
• Время распространения сигнала: ≤3 мс

Электрические параметры:

• Напряжение питания: 24 VDC ±15%
• Выходные цепи: 4 независимых канала
• Ток нагрузки: до 2.5 А на канал
• Энергия активации: до 50 Дж

Механические характеристики:

• Степень защиты: IP66/IP67
• Рабочая температура: от -40°C до +85°C
• Виброустойчивость: 5g @ 10-500 Hz
• Ударопрочность: 50g @ 11 мс

Функциональные возможности

Управление активацией:

• 4 независимых канала активации
• Программируемая логика работы
• Возможность каскадного включения
• Ручной и автоматический режимы

Диагностика и мониторинг:

• Непрерывный контроль цепей активации
• Мониторинг сопротивления изоляции
• Контроль напряжения питания
• Самодиагностика компонентов

Безопасность:

• Механическое дублирование критических функций
• Защита от ложных срабатываний
• Резервирование цепей управления
• Физическая блокировка несанкционированного доступа

Области применения

Критически важные объекты:

• Серверные и дата-центры
• Энергетические объекты
• Телекоммуникационные центры
• Музеи и архивы

Промышленные предприятия:

• Нефтеперерабатывающие заводы
• Химические производства
• Фармацевтические предприятия
• Авиационная и космическая промышленность

Соответствие стандартам безопасности

Сертификация:

• SIL 3 по IEC 61508
• ATEX/IECEx взрывозащищенное исполнение
• Соответствие NFPA 2001
• Сертификация UL/FM

Нормативные требования:

• ГОСТ Р МЭК 61508-2012
• ТР ТС 012/2011
• ПУЭ 7-е издание
• Международные стандарты пожарной безопасности

Преимущества использования HSDM

Скорость реакции:

• Самое быстрое время срабатывания в отрасли
• Минимальное время распространения огня
• Сокращение ущерба от пожара

Надежность:

• Полное резервирование критических цепей
• Самодиагностика и мониторинг состояния
• Устойчивость к экстремальным условиям

Безопасность:

• Защита от несанкционированного доступа
• Предотвращение ложных срабатываний
• Сохранение функциональности при отказе компонентов

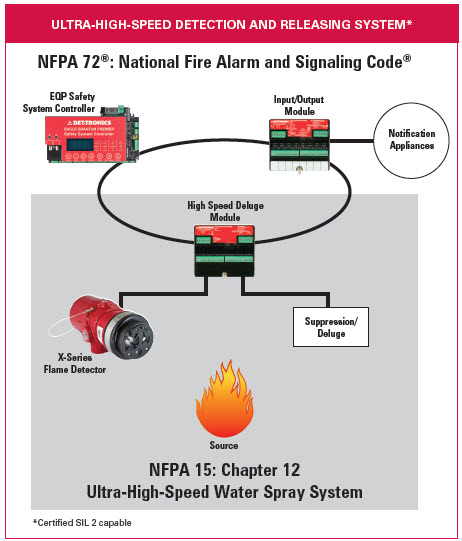

Интеграция с системами Det-Tronics

Совместимость:

• Системы пожарной сигнализации Eagle Quantum
• Газоаналитическое оборудование
• Системы управления пожаротушением
• SCADA-системы верхнего уровня

Протоколы связи:

• Modbus TCP/RTU
• Ethernet/IP
• Аналоговые и дискретные сигналы
• Резервные каналы связи

Монтаж и обслуживание

Установка:

• Настенный монтаж
• Взрывозащищенное исполнение
• Защита от environmental воздействий
• Легкий доступ для обслуживания

Обслуживание:

• Периодическое тестирование
• Проверка времени срабатывания
• Контроль параметров системы
• Профилактическое обслуживание

Модуль высокоскоростного затопления HSDM представляет собой передовое решение для систем объемного пожаротушения, где каждая миллисекунда имеет критическое значение. Сочетание сверхбыстрого времени реакции, высочайшего уровня надежности и соответствия международным стандартам безопасности делает HSDM оптимальным выбором для защиты наиболее ценных активов и критически важных объектов. Технологии, реализованные в модуле, обеспечивают максимальную эффективность систем пожаротушения при сохранении требований функциональной безопасности.
